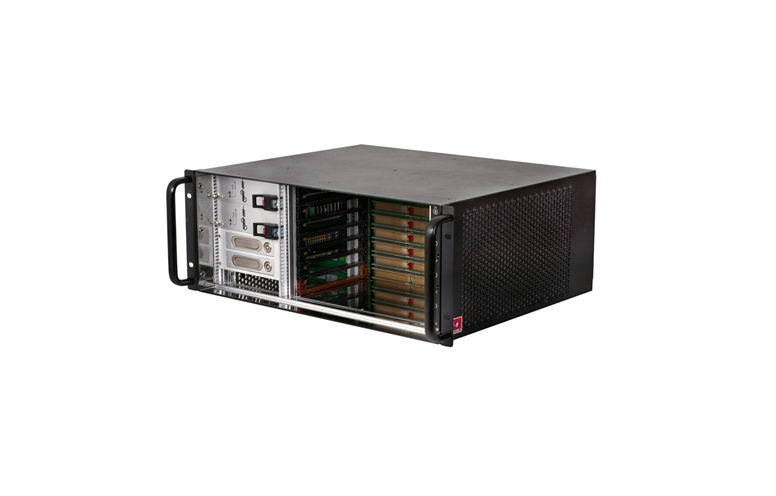

研祥4U 8槽COMPACT PCI通訊計算平臺 CPC-8408B

研祥4U 8槽COMPACT PCI通訊計算平臺 CPC-8408B

    CPC-8408B是一款4U 8槽19" 標準上架式CompactPCI機箱

支持1個系統槽、7個擴展槽，支持前后插卡，符合PICMG2.0 、PICMG2.1、PICMG2.9規范?？刹灏物L(fēng)扇模塊，從右到左吹風式散熱設計，進風口安裝防塵網，更換方便。該產品適用于通訊、測控等多個領域。

  • 4U 8槽19"標準上架式CompactPCI系統平臺
  • 2個2.5"可插拔硬盤托架
  • 5個80mm軸心風扇，從右到左吹風式散熱設計?
  • 1個系統槽、7個擴展槽，兼容32/64bit、33/66 MHz，支持Rear I/O
  • 1+1 250W 3U8HPCPCI冗余電源,兼容AC/DC入
產品規格
機箱結構 尺寸：177mm x 481.7mm x 400.6mm (H x W x D) 6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm） 2個2.5”可插拔硬盤托架，1個智能監控模塊不銹鋼金屬箱體，黑色噴漆工藝
背板 背板CPC-9108B： 1個系統槽、7個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O 1+1 250W 3U8HP CPCI冗余電源, 兼容AC/DC輸入兼容PICMG2.0、PICMG2.1規范
系統散熱 從右到左吹風式散熱設計5個80mm軸心風扇，4800rmp，最大風速7.8m/s
系統電源 2個250W 3U CPCI電源，可以選配交流或直流輸入 1+1冗余備份，具有過壓、過流、短路保護電路以及均流功能
環境規格 工作溫度：-5℃～55℃存儲溫度：-40℃～85℃相對濕度：5%～90%非凝結 MTBF > 50,000 hours MTTR < 0.5 hours
機械規格 安全性：滿足GB4943的基本要求 EMC：無線電騷擾限值符合GB9254標準A 級 抗擾度符合GB/T 17618標準A 級 抗振動：5-17Hz/1mm振幅，17-200Hz/1g 加速度 抗沖擊：10g加速度，11ms 周期
兼容規范 PICMG 2.0 R3.0 CompactPCI Specification PICMG 2.1R2.0 CompactPCI Hot Swap Specification PICMG 2.10 R1.0 CompactPCI Keying Specification PICMG 2.11R1.0 CompactPCI Power Interface Specification

訂購信息

料號 型號 描述

0020-057261

CPC-8408B

19”4U 8槽64Bit CPCI系統/ CPC-9108B背板/2個HDD槽位/2個250W CPCI電源

1460-037881

6U4HP空白擋板

6U高4HP空白擋板組件
